產品介紹：
電力逆變電源是電力系統新一代的專用電源，主要針對電力系統的特點和要求設計，主電路采用IGBT模塊，系統中央處理單元（CPU）采用DSP數字信號處理器，32位總線結構，高整處理能力，具有處理速度快，穩定性高的優點。DSP處理器完成SPWM波形的輸出和輸出頻率的精準控制，同時實時測量監視系統內各運行參數變量，如母線直流電壓，輸出電流，輸出頻率，輸出功率，逆變單元電流，溫度等。系統具有VF調整功能，可實現恒VF比的變頻啟動功能，可降低電機性負載的啟動沖擊電源，增加了電源的抗沖擊能力，具有過電壓，過電流，過載，短路，過熱等多種保護功能，提高了系統運行的要靠性；適應于不同負載交流供電要求。
產品特點：
采用美國INTEL公司微處理器，原裝日本三菱IGBT；
采用高集成化數字電路設計，提高機器效率并有效減少故障率；
純正弦波輸出，波形純凈、穩定；
輸出采用隔離變壓器，輸出電壓穩定，安全；
全橋電路結構，適用于任何負載；
允許在開機狀態下切斷直流后，自動切換到市電旁路，不影響負載的供電，方便對直流供電系統進行維護和更換；
具有提損耗、過載能力強、保護功能齊全、模塊化封裝等特點，保證了逆變過程的穩定可靠；
具有輸出短路保護；超強防雷擊、浪涌及突波保護；過流保護；輸入過壓、欠壓保護；內部過溫保護。

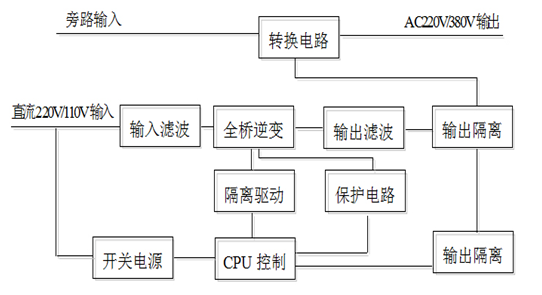

以下為原理圖：
單相/三相逆變電源技術參數：
|
直流輸入電壓范圍
|
DC24V-600V（也可根據客戶訂制）
|
|
直流輸入額定電壓
|
DC24V DC48V DC110V DC600V（也可根據客戶訂制）
|
|
旁路輸入電壓
|
AC220V±15%AC380V±15%
|
|
旁路←→逆變切換時間
|
≤4mS
|
|
額定輸出容量
|
3KVA 6KVA 10KVA 15KV 30KW…（也可根據客戶訂制）
|
|
額定輸出電壓
|
單相220V±3%三相四線AC380V±3%
|
|
輸出頻率
|
定頻50/60HZ調頻范圍也可根據客戶訂制
|
|
電源穩壓率
|
≤1%
|
|
負載穩壓率
|
≤1%
|
|
頻率穩定度
|
≤0.01%（0~100%負荷變化時輸出頻率不變）
|
|
波形失真度
|
≤2%
|
|
相位角
|
120±2°
|
|
負載動態特性
|
100%負載突加或突減時，輸出電壓變化<5%，響應時間<2ms。
|
|
保護功能
|
輸入過欠壓、輸出過電流、過電壓、過載、缺相、三相不平衡、過熱、短路保護及告警裝置及軟啟動裝置。
|
|
顯示分辨率
|
四位相（線）電壓顯示，Z小分辨率0.1V
四位頻率顯示，Z小分辨率0.1Hz
四位電流顯示，Z小分辨率0.1A
四位功率顯示，Z小分辨率0.1kW
|
|
絕緣耐熱等級
|
H級
|
|
散熱方式
|
強制風冷
|
|
使用環境
|
溫度-25℃~+70℃，濕度0~92%（非凝結狀態）
|
|
效率
|
≥91%
|
|
